高低温按键开关寿命试验机组成及参数

一、设备概述

高低温按键开关寿命试验机用于各类按键（塑胶按键、薄膜按键、开关按钮）的往复打击疲劳寿命测试，四工位同步联动打击，内置高低温箱，可在-40℃ ~ +85℃温区内完成耐久测试，模拟高低温环境下按键的使用寿命、回弹性能、导通失效检测。

二、技术参数

工位配置：联动控制，可4个同时测试

打击驱动：伺服电机+精密滑台，打击头垂直下压

打击行程：0~10mm可调

打击力：0~25N（需提前沟通好砝码配置）

打击频率：5~120次/分钟可调

速度可调

高低温腔体

温度范围：-40℃ ~ +85℃

温度波动度：±0.5℃，均匀度±1.5℃

升温速率：1~3℃/min；降温速率：0.7~1.5℃/min

内胆：SUS304不锈钢，保温隔热层，密封硅橡胶门封

腔体开门：带观察钢化玻璃视窗，便于查看样品状态

样品工装：4组可快速更换夹具，适配不同尺寸按键，可固定PCB板、薄膜开关

控制系统：独立外置触摸屏控制器（不放在温箱内，避免低温高温损坏屏幕），PLC控制

可设定总打击次数，打击速度

实时显示：打击次数

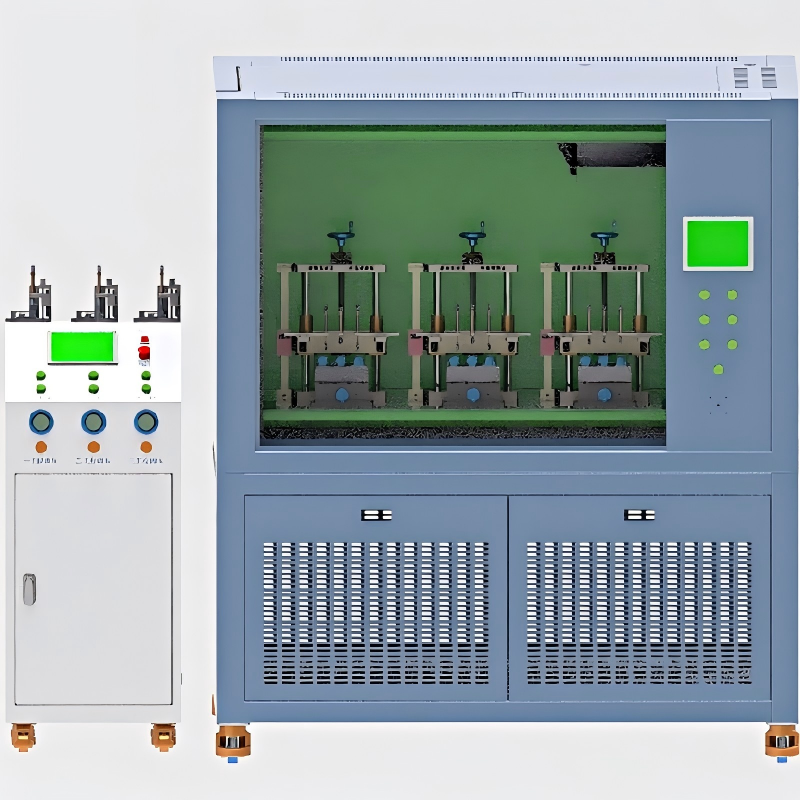

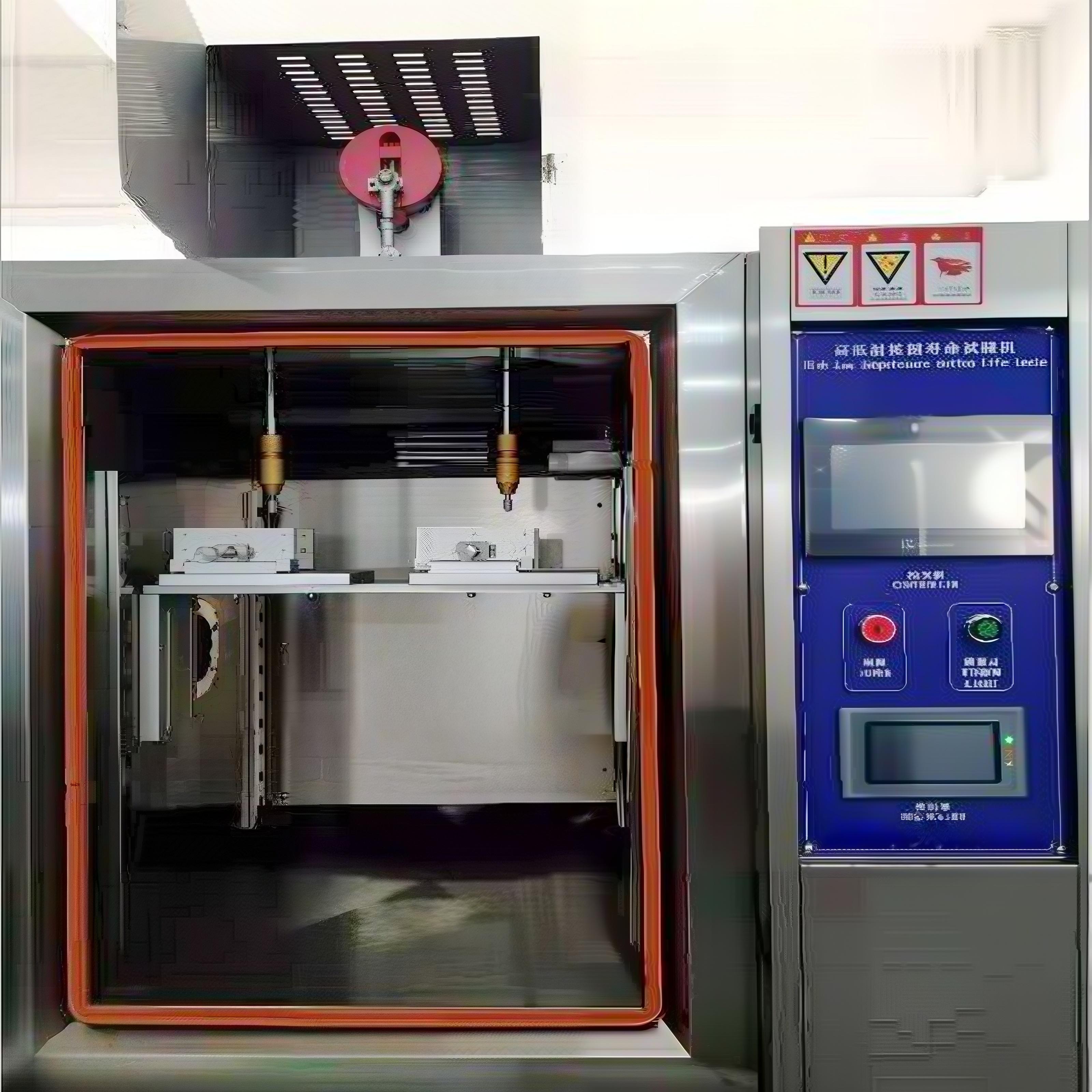

三、高低温按键开关寿命试验机设备结构组成

高低温箱体主机：密闭恒温腔，制冷压缩机组+加热管，风道循环

四工位打击执行机构：安装于温箱顶部，1套伺服下压机构，打击头伸入腔体内部，打击头材质

独立外置电控柜+触摸屏：单独机架，通过线缆连接主机，人机操作界面独立在箱体外侧，方便操作，不受高低温影响

工装夹具组件：4套可调定位治具

安全保护：超温保护、过载保护、门开关联锁（开门自动停止打击）、电机过载报警

制冷系统：复叠式制冷，保障-40℃低温稳定输出

四、测试流程

将4个按键样品固定在腔体内工装；关闭箱门

触摸屏设定目标温度，恒温保温（可设置保温时间）

设定频率、目标寿命次数

启动测试：4工位联动同步下压打击；

伍、适用样品

汽车按键、家电薄膜按键、工控面板按钮、手机/平板侧键、各类轻触开关。

具体高低温按键开关寿命试验机具体参数以及功能可以咨询菲唐唯克检测设备！
